全金属硬碰硬双向密封蝶阀

全金属硬碰硬双向密封蝶阀，高端品质，以国产代进口，是国内众多电力、供热和化工企业的共同选择。压力等级最高：2500LB，通径：DN80-DN3000，使用温度：-196℃—850℃。

结构特点

一：双向承压

全金属硬碰硬双向密封蝶阀通过自主研发的设计软件，分析优化三个偏心参数，提高关键零部件的形位公差和尺寸公差精度等手段，实现阀门双向承压，可随意流向安装。双向压通过了国家专业检测机构检测。

二：全金属密封结构

全金属硬碰硬双向密封蝶阀的结构为金属片与石墨层叠安装，多层次密封面里的石墨易受流体冲蚀，使用受命短。而国工全金属硬碰硬双向密封蝶阀的密封副即密封环与阀座是采用全金属锻造而成的，密封环可堆焊或喷焊各种耐磨耐温合金，其优点为：抗冲刷、密封比压小、扭矩小、寿命长、耐磨损。

三：独特的第二偏心设计

常规全金属硬碰硬双向密封蝶阀第二偏心直接把阀杆偏移阀体通道，密封面通道和阀体通道为同一轴心，其阀体受力非均匀受力。

而全金属硬碰硬双向密封蝶阀的第二偏心是密封通道和阀体通道的偏移，而阀杆和阀体通道在同一轴心，这样其阀体两侧对称、受力均匀。

四：双斜面/面密封结构

国工全金属硬碰硬双向密封蝶阀密封面形式采用双斜面/面密封结构，减小了径向偏心，极大的增加了密封面宽度，使阀门的密封比压小，抗摩擦，同时降低了阀门的操作扭矩。

五：可现场更换密封环、阀杆与驱动花键连接结构

国工全金属硬碰硬双向密封蝶阀，整体设计使用寿命50年，阀座和密封环耐热水冲刷设计寿命30年。

国工把蝶阀做为设备设计，使其每个易损零配件均可现场更换。阀杆与蝶板、阀杆与驱动，都采用花键连接结构，受力均匀，拆装方便，降低了产品长期使用维护成本。

下阀杆固定轴结构，钢性更好，可缩短阀杆插入蝶板的连接位，使通道流阻更小。

上阀杆无销防吹出结构，驱动部位比蝶板受力部位小10%，防止内部阀杆断裂。双阀杆的设计结构解决了热膨胀导致的阀杆与蝶板、阀体的膨胀不一致问题。

六：双向密封零泄漏

国工全金属硬碰硬双向密封蝶阀，可保证在实验时1.1倍的公称压力下双向零泄漏，使用中双向全压差下的零泄漏。

七：真正意义上的耐火结构　　　　

常规的全金属硬碰硬双向密封蝶阀，多层次密封圈在高温下软质材料和金属片容易剥离，甚至使金属密封圈失去支撑，失去密封功能，不能达到耐火的功能。

而国工全金属硬碰硬双向密封蝶阀因为是全金属阀座和密封圈的密封结构，完全适应高温工况，且双向零泄漏，可实现真正意义上的耐火功能。

八：自润滑轴套设计，更大程度解决了阀杆与阀杆孔抱死的问题。上下轴承防尘结构，可加螺旋槽防结晶结构。

九：带碟簧的动载填料机构：可自动补偿填料损耗，防止介质外漏。

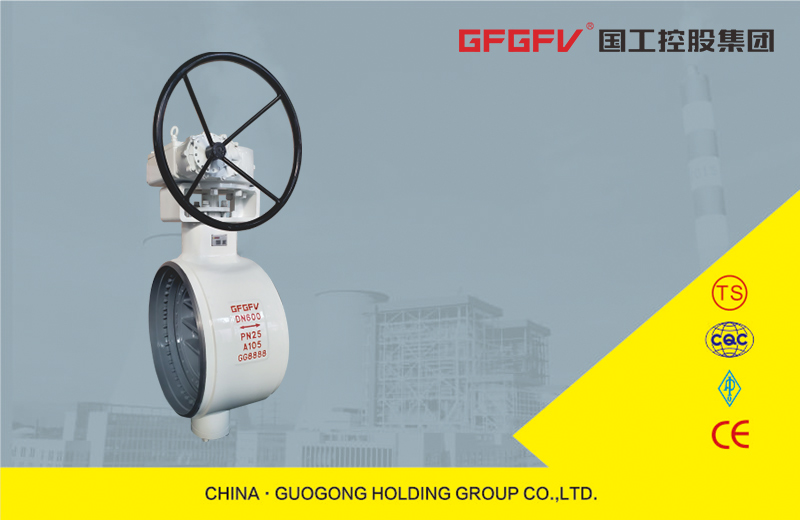

全金属硬碰硬双向密封蝶阀(图1)

设计规范

设计与制造：

焊接尺寸：GB/T 12224

结构长度：GB/T 12221-2005

试验与检验：GB/T13927 GB/T26480

性能参数

产品规格：DN80-DN3000

压力等级：1.0-42MPa（150LB-2500LB）

适用介质：水、蒸汽、导热油

适用温度：-196℃—850℃

传动方式：涡轮传动、气动传动、电动传动、液动传动

产品尺寸

全金属硬碰硬双向密封蝶阀(图2)
