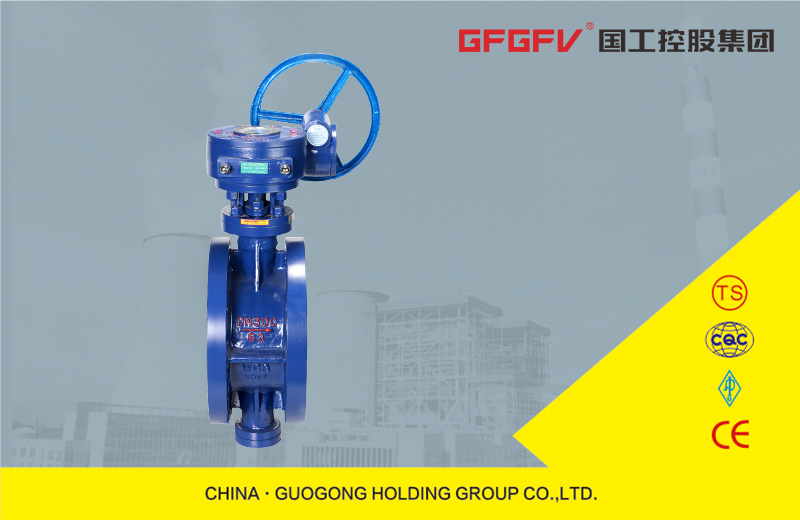

硬密封蝶阀是我公司技术人员在吸收国外同类产品结构和特点，克服了原有产品在使用中存在的缺陷后而优化设计的，使其寿命更耐久，密封更可靠。蝶阀采用三维偏心设计原理，密封副由两个重合的圆锥体斜截面组成，蝶板旋转中心经过对阀体、阀座的偏心值后，实现开启和关闭的瞬间接触和分离，并由蝶板密封圈金属与石墨层叠结构实现迷宫式密封，既能使阀门的开关扭矩小又能保证蝶阀密封性能，双向承压蝶阀采用减小偏心值和增强蝶板、阀轴、执行机构等的强度来实现蝶阀进出口双向密封零泄漏。
1、采用了斜置椭圆蝶板径向动平衡密封系统，阀门进出口两侧受力近似平衡，阀门的开启力矩较小，正反向密封性能可靠，可达到双向承压100%；
设计规范：GB/T 12238、JB/T8527
主要材质：铸钢、不锈钢、铬钼钢、合金钢、双相钢
DN
结构长度 (标准值)
外形尺寸(参考值)
连接尺寸(标准值)
L
H
D343H
PN0.25MPa
PN0.6MPa
PN1.0MPa
毫米
英寸
短
长
H1
A1
B1
D
D1
Z-d
D
D1
Z-d
D
D1
Z-d
40
1 1/2
106
140
107
330
180
200
130
100
4-14
130
100
4-14
150
110
4-18
50
2
108
150
112
350
180
200
140
110
4-14
140
110
4-14
165
125
4-18
65
2 1/2
112
170
115
370
180
200
160
130
4-14
160
130
4-14
185
145
4-18
80
3
114
180
120
380
180
200
190
150
4-18
190
150
4-18
200
160
8-18
100
4
127
190
138
420
180
200
210
170
4-18
210
170
4-18
220
180
8-18
125
5
140
200
164
460
180
200
240
200
8-18
240
200
8-18
250
210
8-18
150
6
140
210
175
555
270
280
265
225
8-18
265
225
8-18
285
240
8-22
200
8
152
230
200
760
400
425
320
280
8-18
320
280
8-18
340
295
8-22
250
10
165
250
243
830
400
425
375
335
12-18
375
335
12-18
395
350
12-22
300
12
178
270
250
895
450
560
440
395
12-22
440
395
12-22
445
400
12-22
350
14
190
290
280
950
450
560
490
445
12-22
490
445
12-22
505
460
16-22
400
16
216
310
305
1190
535
580
540
495
16-22
540
495
16-22
565
515
16-26
450
18
222
330
350
1255
535
580
595
550
16-22
595
550
16-22
615
565
20-26
500
20
229
350
380
1305
535
580
645
600
20-22
645
600
20-22
670
620
20-26
600
24
267
390
445
1340
570
660
755
705
20-26
755
705
20-26
780
725
20-30
700
28
292
430
480
1520
750
550
860
810
24-26
860
810
24-26
895
840
24-30
800
32
318
470
530
1710
750
550
975
920
24-30
975
920
24-30
1015
950
24-33
900
36
330
510
580
1810
750
550
1075
1020
24-30
1075
1020
24-30
1115
1050
28-33
1000
40
410
550
650
1960
900
750
1175
1120
28-30
1175
1120
28-30
1230
1160
28-36
1200
48
470
630
760
2250
1000
925
1375
1320
32-30
1405
1340
32-33
1455
1380
32-39
1400
56
530
710
850
2435
1000
925
1575
1520
36-30
1630
1560
36-36
1675
1590
36-42
1600
64
600
790
1030
2780
1000
925
1790
1730
40-30
1830
1760
40-36
1915
1820
40-48
1800
72
670
870
1230
3020
1100
980
1990
1930
44-30
2045
1970
44-39
2115
2020
44-48
2000
80
760
950
1350
3270
1100
980
2190
2130
48-30
2265
2180
48-42
2325
2230
48-48
DN
结构长度 (标准值 )
外形尺寸(参考值)
连接尺寸(标准值)
H
D343H
PN1.6MPa
PN2.5MPa
L
毫米
英寸
短
长
H1
A1
B1
D
D1
Z-d
D
D1
Z-d
50
2
108
150
112
350
180
200
165
125
4-18
165
125
4-18
65
2 1/2
112
170
115
370
180
200
185
145
4-18
185
145
8-18
80
3
114
180
120
380
180
200
200
160
8-18
200
160
8-18
100
4
127
190
138
420
180
200
220
180
8-18
235
190
8-22
125
5
140
200
164
460
180
200
250
210
8-18
270
220
8-26
150
6
140
210
175
555
270
280
285
240
8-22
300
250
8-26
200
8
152
230
200
760
400
425
340
295
12-22
360
310
12-26
250
10
165
250
243
830
400
425
405
355
12-26
425
370
12-30
300
12
178
270
250
895
450
560
460
410
12-26
485
430
16-30
350
14
190
290
280
950
450
560
520
470
16-26
555
490
16-33
400
16
216
310
305
1190
535
580
580
525
16-30
620
550
16-36
450
18
222
330
350
1255
535
580
640
585
20-30
670
600
20-36
500
20
229
350
380
1305
535
580
715
650
20-33
730
660
20-36
600
24
267
390
445
1340
570
660
840
770
20-36
845
770
20-39
700
28
292
430
480
1520
750
550
910
840
24-36
960
875
24-42
800
32
318
470
530
1710
750
550
1025
950
24-39
1085
990
24-48
900
36
330
510
580
1810
750
550
1125
1050
28-39
1185
1090
28-48
1000
40
410
550
650
1960
900
750
1255
1170
28-42
1320
1210
28-56
1200
48
470
630
760
2250
1000
925
1485
1390
32-48
1530
1420
32-56
1400
56
530
710
850
2435
1000
925
1685
1590
36-48
1755
1640
36-62
1600
64
600
790
1030
2780
1000
925
1930
1820
40-56
1975
1860
40-62
1800
72
670
870
1230
3020
1100
980
2130
2020
44-56
2195
2070
44-70
2000
80
760
950
1350
3270
1100
980
2345
2230
48-62
2425
2300
48-70
DN
结构长度 (标准值 )
外形尺寸(参考值)
连接尺寸(标准值)
H
D343H
PN4.0MPa
L
毫米
英寸
短
长
H1
A1
B1
D
D1
Z-d
50
2
108
150
112
350
180
200
165
125
4-18
65
2 1/2
112
170
115
370
180
200
185
145
8-18
80
3
114
180
120
380
180
200
200
160
8-18
100
4
127
190
138
420
180
200
235
190
8-22
125
5
140
200
164
460
180
200
270
220
8-26
150
6
140
210
175
555
270
280
300
250
8-26
200
8
152
230
200
760
400
425
375
320
12-30
250
10
165
250
243
830
400
425
450
385
12-33
300
12
178
270
250
895
450
560
515
450
16-33
350
14
190
290
280
950
450
560
580
510
16-36
400
16
216
310
305
1190
535
580
660
585
16-39
450
18
222
330
350
1255
535
580
685
610
20-39
500
20
229
350
380
1305
535
580
777
670
20-42
结构特点
2、阀门密封面采用整体式金属密封圈，经过高精度机械加工而成，密封截面为椭圆型，它与阀座金属密封面组成密封副。阀门启闭时，蝶板密封面沿360°圆周各点瞬间接触或脱离，能快速准确实现开启或关闭动作；
3、采用了三偏心结构，即在双偏心蝶阀的基础上增加了一个角度偏心。
执行标准
法兰连接：GB/T 9113、JB/T79、HG20592
结构长度：GB/T12221
试验与检验：GB/T13927
性能参数
产品型号：DS343H
产品规格：DN50~2000mm
压力等级：PN0.6~4.0MPa
适用介质：空气、水、蒸汽、煤气、油品及酸、碱、盐带有弱腐蚀性介质等
适用温度：碳钢：-29℃~425℃ 不锈钢：-40℃~600℃
驱动方式：蜗轮传动、气动传动、电动传动、液动传动
产品尺寸
