电动闸阀

Z41H闸阀适用于公称压力PN1.6~42.0MPa(CL150-CL2500)，工作温度-46～600℃的石油、化工、火力电站等各种工况的管路上，切断或接通管路介质。

其主要结构特点有：

1、产品结构合理、密封可靠、性能优良、造型美观。

2、密封面堆焊Co基硬质合金，耐磨、耐蚀、抗擦伤性能好、使用寿命长。

3、阀杆经调质及表面氮化处理，有良好的抗腐蚀性及抗擦伤性。

4、阀门设有倒密封结构，密封可靠。

5、零件材质及法兰、对焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。

结构特点

1、流体阻力小，密封面受介质的冲刷和侵蚀小(闸板开启高度高)；
2、开启较有力，密封性能好，介质流向不受限制，不扰流，不降压力；
3、形体简单，制造工艺性好，适用范围广。

执行标准

设计规范：GB/T12234
结构长度：GB/T122
连接法兰：JB/T 79、GB/T9113、HG/T20592
试验与检验：GB/T13927、JB/T9092
压力-温度：GB/T 12224

性能参数

产品型号：Z941H
产品规格：DN40~800mm
压力等级：PN1.6~16.0
适用介质：水、蒸汽、油品、硝酸类、醋酸类等
适用温度：≤550℃

产品尺寸

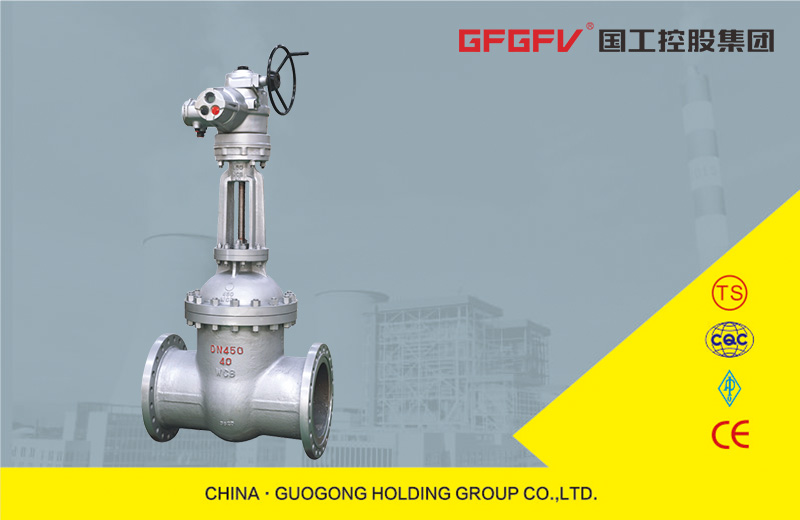

Z941H电动闸阀(图1)

DN(mm)	L	D	D1	D2	b	f	z-Φd	H	电动装置	WT(Kg)
Z940H Z941Y -16C　　　　Z940Y Z941Y-16P/R/PL/RL　　　　 Z940W Z941W-16P/R/PL/RL　　　　Z940Y Z941Y-16I
40	200	145	110	85	16	3	4-18	595	DZW15	53
50	250	160	125	100	16	3	4-18	653	DZW20	59
65	265	180	145	120	18	3	4-18	665	DZW20	62
80	280	195	160	135	18	3	8-18	725	DZW20	74
100	300	215	180	155	20	3	8-18	787	DZW20	92
150	350	280	240	210	24	3	8-23	955	DZW30	161
200	400	335	295	265	26	3	12-23	1105	DZW30	219
250	450	405	355	320	30	3	12-25	1343	DZW45	376
300	500	460	410	375	30	3	12-25	1516	DZW60	484
350	550	520	470	435	34	4	16-25	1678	DZW60	695
400	600	580	525	485	36	4	16-30	1849	DZW90	977
450	650	640	585	545	40	4	20-30	1937	DZW90	1033
500	700	705	650	608	44	4	20-34	2234	DZW120	1087
600	800	840	770	718	48	5	20-41	2432	DZW180	1357
700	900	910	840	788	50	5	24-41	2489	DZW250	1481
800	1000	1020	950	898	52	5	24-41	2643	D2W350	1845

注：DN700、DN800的型号为Z942型〇 Note： DN700, DN800 type is Z942.

DN(mm)	L	D	D1	D2	b	f	z-Φd	H	电动装置	WT(Kg)
Z940H Z941Y -25C　　　　Z940Y Z941Y-25P/R/PL/RL　　　　 Z940W Z941W-25P/R/PL/RL　　　　Z940Y Z941Y-25I
40	200	145	110	85	18	3	4-18	595	DZW15	60
50	250	160	125	100	20	3	4-18	653	DZW20	64
65	265	180	145	120	22	3	4-18	665	DZW20	65
80	280	195	160	135	22	3	8-18	725	DZW20	79
100	300	230	190	160	24	3	8-23	787	DZW20	98
125	325	270	220	188	28	3	8-25	902	DZW30	154
150	350	300	250	218	30	3	8-25	955	DZW30	168
200	400	360	310	278	34	3	12-25	1105	DZW45	219
250	450	425	370	332	36	3	12-30	1343	DZW45	390
300	500	485	430	390	40	4	16-30	1516	DZW60	505
350	550	550	490	448	44	4	16-34	1678	DZW60	736
400	600	610	550	505	48	4	16-34	1849	DZW90	1027
450	650	660	600	555	50	4	16-34	1937	DZW90	1139
500	700	730	660	610	52	4	20-34	2234	DZW120	1228
600	800	840	770	718	56	5	20-41	2432	DZW180	1502
700	900	955	875	815	60	5	20-41	2489	DZW250	1617
800	1000	1070	990	930	64	5	24-48	2643	DZW350	1923

DN(mm)	L	D	D1	D2	D6	b	z-Φd	f	f2	H	电动装置	WT(Kg)
Z940H Z941Y -40C　　　　Z940Y Z941Y-40P/R/PL/RL　　　　 Z940W Z941W-40P/R/PL/RL　　　　Z940Y Z941Y-40I
40	200	145	110	85	76	18	4-18	3	4	617	DZW15	62
50	250	160	125	100	88	20	4-18	3	4	665	DZW20	66
65	280	180	145	120	110	22	8-18	3	4	680	DZW20	68
80	310	195	160	135	121	22	8-18	3	4	752	DZW20	80
100	350	230	190	160	150	24	8-23	3	4.5	846	DZW30	108
150	450	300	250	218	204	30	8-25	3	4.5	1087	DZW45	258
200	550	375	320	282	260	38	12-30	3	4.5	1243	DZW45	366
250	650	445	385	345	313	42	12-34	3	4.5	1429	DZW60	472
300	750	510	450	408	364	46	16-34	4	4.5	1608	DZW90	673
350	850	570	510	465 .	422	52	16-34	4	5	1738	DZW90	804
400	950	655	585	535	474	58	16-41	4	5	1897	DZW120	1081
450	1050	680	610	560	524	60	20-41	4	5	2104	DZW120	1259
500	1150	755	670	612	576	62	20-48	4	5	2401	DZW180	1348

DN(mm)	L	D	D1	D2	D6	b	z-Φd	f	f2	H	电动装置	WT(Kg)
Z940H Z941Y -64C　　　　Z940Y Z941Y-64P/R/PL/RL　　　　 Z940W Z941W-64P/R/PL/RL　　　　Z940Y Z941Y-64I
50	250	175	135	105	88	26	4-23	3	4	667	DZW20	68
65	280	200	160	130	110	28	8-23	3	4	685	DZW20	72
80	310	210	170	140	121	30	8-23	3	4	748	DZW30	88
100	350	250	200	168	150	32	8-25	3	4.5	845	DZW30	117
150	450	340	280	240	204	38	8-34	3	4.5	1009	DZW45	314
200	550	405	345	300	260	44	12-34	3	4.5	1253	DZW60	432
250	650	470	400	345	313	48	12-41	3	4.5	1449	DZW60	595
300	750	530	460	412	361	54	16-41	4	4.5	1867	DZW90	721
350	850	595	525	475	422	60	16-41	4	5	1931	DZW120	863
400	950	670	585	525	474	66	16-48	4	5	2017	DZW180	1129
500	1150	800	705	640	576	70	20-54	4	5	2459	DZW250	1493

DN(mm)	L	D	D1	D2	D6	b	z-Φd	f	f2	H	电动装置	WT(Kg)
Z940H Z941Y -100C　　　　Z940Y Z941Y-100P/R/PL/RL　　　　 Z940W Z941W-100P/R/PL/RL　　　　Z940Y Z941Y-100I
50	250	195	145	112	88	28	4-25	3	4	781	DZW20	78
65	280	220	170	138	110	32	8-25	3	4	830	DZW20	96
80	310	230	180	148	121	34	8-25	3	4	865	DZW30	126
100	350	265	210	172	150	38	8-30	3	4.5	1179	DZW30	134
150	450	350	290	250	204	46	12-34	3	4.5	1201	DZW60	352
200	550	430	360	312	260	54	12-41	3	4.5	1611	DZW90	484
250	650	500	430	382	313	60	12-41	3	4.5	1903	DZW90	608
300	750	585	500	442	364	70	16-48	4	4.5	2054	DZW120	757
350	850	655	560	498	422	76	16-54	4	5	2132	DZW180	994
400	950	715	620	558	474	80	16-54	4	5	2321	DZW250	1269

DN(mm)	L	D	D1	D2	D6	b	z-Φd	f	f2	H	电动装置	WT(Kg)
Z940H Z941Y -1600C　　　　Z940Y Z941Y-160P/R/PL/RL　　　　 Z940W Z941W-160P/R/PL/RL　　　　Z940Y Z941Y-160I
50	300	215	165	132	88	36	8-25	3	4	905	DZW20	101
65	340	245	190	152	110	44	8-30	3	4	968	DZW20	137
80	390	260	205	168	121	46	8-30	3	4	978	DZW30	167
100	450	300	240	200	150	48	8-34	3	4.5	1043	DZW30	211
125	525	355	285	238	176	60	8-41	3	4.5	1248	DZW60	424
150	600	390	318	270	204	66	12-41	3	4.5	1394	DZW90	588
200	750	480	400	345	260	78	12-48	3	4.5	1621	DZW120	839
