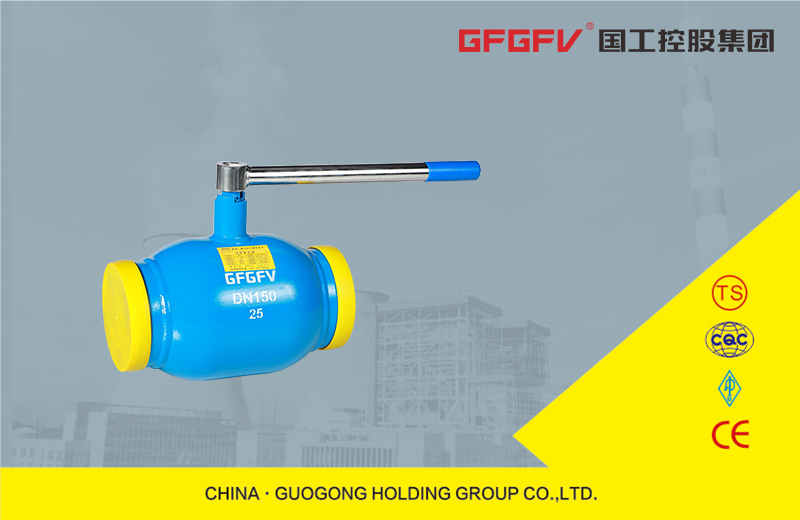

Q61F手柄焊接球阀在各个领域使用非常广泛。其优越的品质和高性能的稳定性是普通铸钢球阀所无法达到的，其使用寿命远远大于铸钢球阀，全焊接球阀广泛应用于城市燃气、城市供热 、石油化工、造船、钢铁、调压站、发电厂等各类管道设备上。全焊接球阀可以直埋于地下，不用建高大阀门井减少工程造价，同时也可以避免操作阀门时造成人员的伤害，全焊接球阀能长期可靠运行使用。与同类行业的同种规格产品相比，阀体小，而且外形美观。
Q61F手柄焊接球阀为一体式全焊接球阀，不会有外部泄漏等现象，由于阀座是由PTFE密封环及弹簧构成的，所以对压力和温度的变化适应能力强，在使用范围内不会产生任何泄漏。球体的加工过程有先进的计算机检测仪跟踪检测，以球体的加工精度高。由于阀体材料跟管道材质一样，不会出现应力不均，不会由于地震及车辆经过地面时而产生变形，管道耐老化。密封环本体采用含量20%C(碳素)的PTFE材质，保障完全无泄漏(0%)。
设计规范：API 6D、ASMEB 16.34
压力-温度等级：ASME B16.34、API608
结构长度：ASME B16.10、GB12221
对焊端形式：ASME B16.25、ASME B31.4/31.8
检验与试验：API 598、API 6D、GB13927
耐火试验：API 607、API 6FA
阀门型号：Q61F
连接方式：焊接，对焊
压力等级：PN1.6~4.0MPa
产品规格：DN15~250mm
产品材质：WCB,A105,F11,F22,F304,F316,CF8,CF8M,WCC或根据客户要求选
适用温度：-29℃≤t≤200 ℃(跟阀体材质及密封面材质不同所承温有差异)
适用介质：水、石油、天然气及酸碱介质等
驱动方式：圆棍形手柄
|
DN(mm) |
PN |
d |
D |
D1 |
L |
H |
W |
|
15 |
40 |
15 |
21 |
42 |
200 |
64 |
129 |
|
20 |
40 |
20 |
27 |
48 |
200 |
64 |
129 |
|
25 |
40 |
25 |
34 |
60 |
230 |
76 |
159 |
|
32 |
40 |
32 |
42 |
76 |
260 |
85 |
159 |
|
40 |
40 |
38 |
48 |
89 |
260 |
95 |
245 |
|
50 |
40 |
48 |
60 |
114 |
300 |
124 |
245 |
|
65 |
25 |
60 |
76 |
140 |
300 |
162 |
320 |
|
80 |
25 |
73 |
89 |
168 |
300 |
175 |
320 |
|
100 |
25 |
98 |
114 |
203 |
325 |
192 |
450 |
|
125 |
25 |
125 |
141 |
219 |
325 |
205 |
450 |
|
150 |
25 |
152 |
168 |
273 |
350 |
225 |
450 |
|
200 |
25 |
199 |
219 |
351 |
400 |
245 |
1000 |
|
250 |
25 |
253 |
273 |
457 |
559 |
285 |
1000 |
