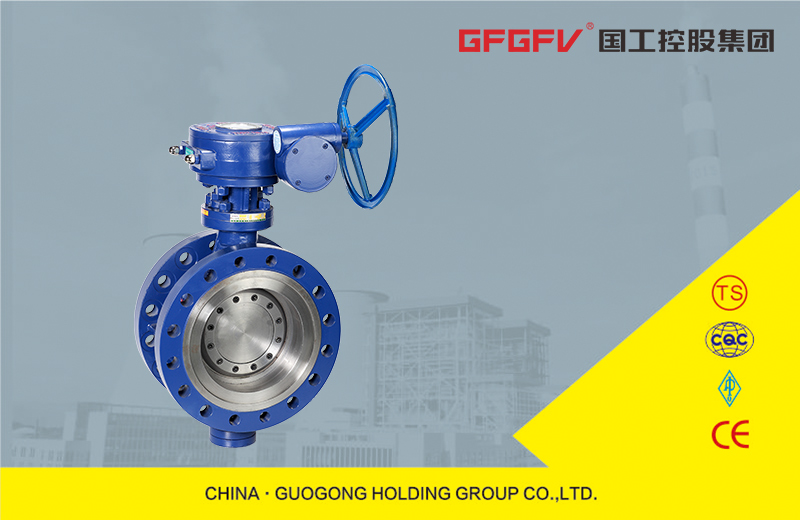

耐高温蝶阀是我公司技术人员在吸收国外同类产品结构和特点，克服了原有产品在使用中存在的缺陷后而优化设计的，使其寿命更耐久，密封更可靠。蝶阀采用三维偏心设计原理，密封副由两个重合的圆锥体斜截面组成，蝶板旋转中心经过对阀体、阀座的偏心值后，实现开启和关闭的瞬间接触和分离，并由蝶板密封圈金属与石墨层叠结构实现迷宫式密封，既能使阀门的开关扭矩小又能保证蝶阀密封性能，双向承压蝶阀采用减小偏心值和增强蝶板、阀轴、执行机构等的强度来实现蝶阀进出口双向密封零泄漏。
1、采用了斜置椭圆蝶板径向动平衡密封系统，阀门进出口两侧受力近似平衡，阀门的开启力矩较小，正反向密封性能可靠，可达到双向承压100%；
设计规范：GB/T 12238、JB/T8527
主要材质：铸钢、不锈钢、铬钼钢、合金钢、双相钢
DN
结构长度 (标准值)
外形尺寸(参考值)
连接尺寸(标准值)
H
DS343H
DS643H
DS943H
PN4.0MPa
L
毫米
英寸
短
长
H1
A1
B1
H2
A2
B2
H3
A3
B3
D
D1
Z-d
50
2
108
150
112
350
180
200
625
250
170
530
250
255
165
125
4-18
65
2 1/2
112
170
115
370
180
200
625
250
170
530
250
255
185
145
8-18
80
3
114
180
120
380
180
200
645
250
170
565
250
255
200
160
8-18
100
4
127
190
138
420
180
200
675
250
170
600
250
255
235
190
8-22
125
5
140
200
164
460
180
200
715
450
220
640
250
255
270
220
8-26
150
6
140
210
175
555
270
280
800
450
220
705
300
315
300
250
8-26
200
8
152
230
200
760
400
425
850
450
220
775
300
315
375
320
12-30
250
10
165
250
243
830
400
425
925
450
280
945
300
315
450
385
12-33
300
12
178
270
250
895
450
560
1035
650
280
1070
300
315
515
450
16-33
350
14
190
290
280
950
450
560
1070
650
280
1140
300
315
580
510
16-36
400
16
216
310
305
1190
535
580
1190
650
280
1210
300
315
660
585
16-39
450
18
222
330
350
1255
535
580
-
-
-
1335
575
714
685
610
20-39
500
20
229
350
380
1305
535
580
-
-
-
1415
575
714
777
670
20-42
结构特点
2、阀门密封面采用整体式金属密封圈，经过高精度机械加工而成，密封截面为椭圆型，它与阀座金属密封面组成密封副。阀门启闭时，蝶板密封面沿360°圆周各点瞬间接触或脱离，能快速准确实现开启或关闭动作；
3、采用了三偏心结构，即在双偏心蝶阀的基础上增加了一个角度偏心。
执行标准
法兰连接：GB/T 9113、JB/T79、HG20592
结构长度：GB/T12221
试验与检验：GB/T13927
性能参数
产品规格：DN50~2000mm
压力等级：PN0.6~4.0MPa
适用介质：空气、水、蒸汽、煤气、油品及酸、碱、盐带有弱腐蚀性介质等
适用温度：碳钢：-29℃~425℃ 不锈钢：-40℃~600℃
驱动方式：蜗轮传动、气动传动、电动传动、液动传动
产品尺寸
